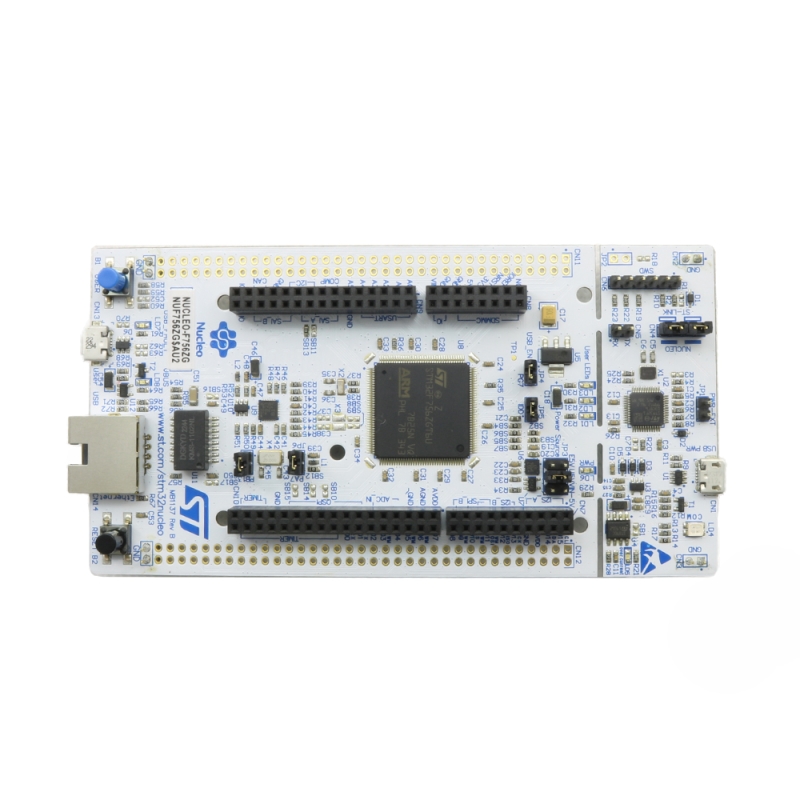

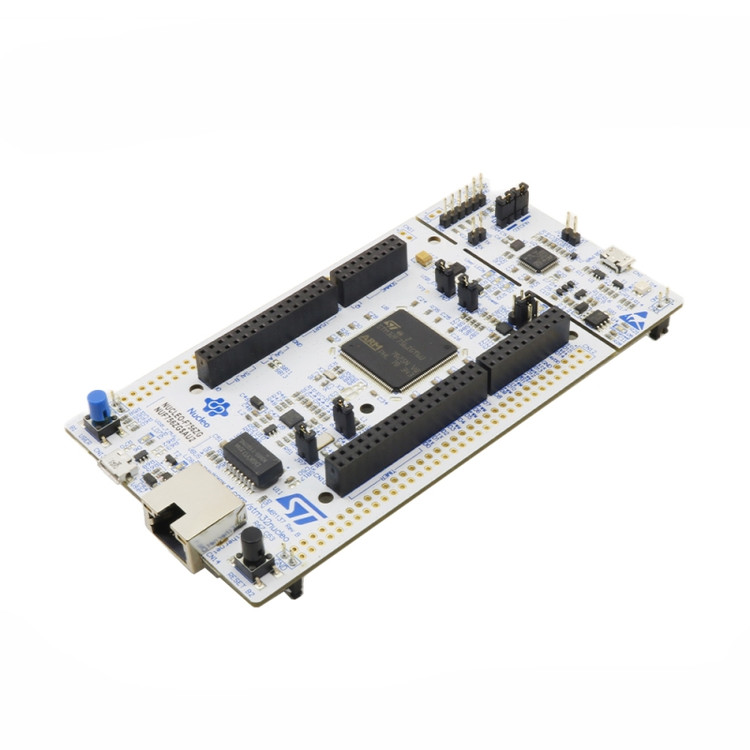

برد توسعه STM32 NUCLEO-F756ZG

بردهای توسعه  NUCLEO  از محبوب ترین بردهای پردازنده خانواده  میکروکنترلرهای آرم شرکت ST هستند.

طراحی سخت افزار کاملا منطبق با استاندارد بردهای حرفه ای، امکانات جانبی کاربردی و جذاب از قبیل انواع سنسورها، کلیدها، خروجی پایه های میکرو کنترلر و مهمتر از همه، وجود پروگرامر STLINK بر روی خود برد با قابلیت دیباگ سخت افزاری، این سری از بردها را یکی از پرفروش ترین سخت افزارهای بازار نموده است. کامیونیتی بسیار بزرگ و کتابخانه‌های متعدد که برای این بردها در اختیار عموم قرار گرفته است، توانسته است سرعت ساخت و طراحی انواع پروژه های متنوع، توسط هر متخصص با هر سطحی را افزایش داده و با توجه به اوپن سورس بودن طراحی و وجود مستندات بسیار زیاد و کاربردی، می توانید با کمترین دانش و پیروی از طراحی سخت افزار این بردها، انواع پروژه‌های صنعتی با استانداردهای قابل قبول را طراحی کنید. برد STM32 NUCLEO-F756ZG بر اساس میکروکنترلر STM32F756ZG طراحی شده که از خانواده ARM Cortex-M7 است.

برد STM32 Nucleo-144 یک پلتفرم مقرون‌به‌صرفه و منعطف برای آزمایش ایده‌ها و ساخت نمونه‌های اولیه است. این برد با ترکیب ویژگی‌های مختلف عملکرد و مصرف توان، انتخاب‌های متنوعی ارائه می‌دهد و با داشتن SMPS (منبع تغذیه سویچینگ) داخلی یا خارجی، مصرف توان را کاهش می‌دهد. خروجی پایه های متنوع و سازگار با انواع شیلدهای آردوینو کاربرد آن را گسترده تر کرده است.

دیباگر/برنامه‌ریز ST-LINK در این برد یکپارچه شده و نیازی به پروب جداگانه ندارد. همچنین، با کتابخانه‌های رایگان STM32 و نمونه‌های پکیج STM32Cube MCU عرضه می‌شود. مشخصات بر پایه تراشه STM32F765ZGT6 پکیج LQFP144 دارای 3 نشانگر LED ، یک دکمه کاربری و دکمه ریست سرعت تراشه اصلی 216 مگاهرتز کریستال 32.768 کیلوهرتز برای RTC یا تایمر دقیق ورودی ولتاژ از طریق USB VBUS (اتصال USB ST-LINK) و USB یا تغذیه خارجی دارای رابط SWD برای دیباگ برنامه‌نویسی و رفع اشکال Ethernet مطابق با استاندارد IEEE-802.3-2002 پشتیبانی از حالت‌های USB Device یا USB OTG (در سرعت کامل یا سرعت بالا) کانکتور ARDUINO Uno V3 یا ST Zio برای گسترش قابلیت‌ها و اتصال به شیلدهای Arduino کانکتور دوربین (FPC) برای پروژه‌های پردازش تصویر کانکتور MIPI20 برای سیگنال‌های خاص پورت USB با کانکتور Micro-AB یا Type-C کانکتورهای ST Morpho: برای گسترش امکانات برد و اتصال به سخت‌افزارهای دیگر دارای کتابخانه های متنوع و پشتیبانی در انواع IDE های معروف از قبیل IAR Embedded Workbench, MDK-ARM, and STM32CubeIDE ویژگی‌ها کاهش مصرف انرژی با SMPS داخلی یا خارجی اترنت و USB با قابلیت‌های مختلف پورت‌های اضافی است.
